O estágio de posicionamento rotativo em miniatura WMD40-30H inclui o corpo de liga de alumínio com tratamento preto anodizado. Vários tamanhos mini de placa superior de mesa giratória em miniatura, como 40mm/50mm/60mm estão disponíveis e a altura total da mesa posicionadora rotativa é de 30mm para diferentes modelos de estágio de rotação em miniatura de 40mm a 60mm. Mini mesa rotativa é amplamente utilizada em muitas ocasiões de espaço pequeno.
Recursos do estágio de rotação motorizado em miniatura
● Fornece rotação quitinosa de 360 graus de precisão
● Também possui um mini volante no final dos estágios rotativos do motor de passo para ajuste manual
● Peso leve, pequeno volume e tamanho, mas peso de alta velocidade
● O modelo padrão tem posição zero.
● Sensores hall de limites positivos e negativos também estão disponíveis se você precisar
Código de modelo
Especificação para estágio de posicionamento rotativo em miniatura
| Modelo | WMD40-30H | ||
Parâmetro de estrutura | Ângulo Rotativo | 360 graus | |
Diâmetro | 40MM | ||

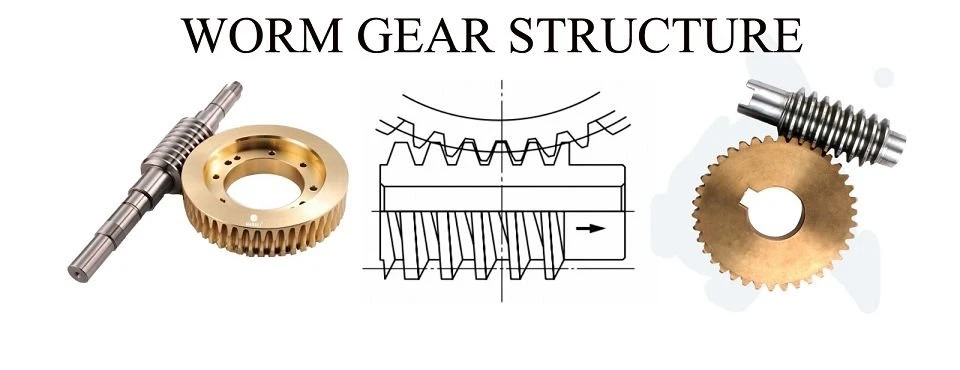

Razão | 45:1 | ||
Motor de ignição | Motores de passo NEMA 11 | ||
Material Principal | Liga de alumínio (preto anodizado) | ||
Velocidade máxima | 80 graus /S | ||
Carregamento máximo | 2kg | ||
Parâmetro de precisão | Peso líquido | 0.4kg | |
Resolução（Sem Subdivisão） | 0,04 grau | ||
Precisão repetida | ±0,05 graus | ||
Precisão absoluta | ±0.06 | ||
Esgotamento da placa superior | 15 um | ||
Paralelismo | 10 um | ||
Especificações elétricas | Posição inicial | Modelo | 1 Sensor interno do tipo NPN do PCS do tipo Hall. |
Tensão | CC5-24V | ||
Conector do Motor | Pino DB9 (macho) | ||
Observações: Mesa posicionadora rotativa com motores de passo; motores de passo opcionais de malha fechada, servo motor e motores integrados de barramento mod programável RS485. | |||
Quantos modelos de estágio de rotação motorizado estão disponíveis?
|
WMD40-30H Desenho （28BYG） |
|
 |
Perguntas frequentes
P1: você é uma empresa comercial ou fabricante?
R: somos produtores de fábrica, fazemos principalmente estágio motorizado, estágio manual e redutor de velocidade.
Q2: Qual é o MOQ?
UM: MOQ: 1 PCS
Q3: Quanto tempo é o seu tempo de entrega?
R: para modelos padrão, temos em estoque. Ele precisa de 3 dias úteis para a entrega após receber o pagamento.
Para tamanho personalizado fora do padrão, precisa de 10-15 dias úteis após receber o pagamento.
Q4: você fornece amostras? é grátis ou extra?
R: sim, podemos oferecer a amostra, mas precisamos que você pague o frete e o custo da amostra.
Q5: Quanto tempo é a garantia?
R: garantia gratuita de um ano desde a entrega das mercadorias.
Q6: Como escolher o modelo de produtos?
R: em primeiro lugar você pode baixar nosso catálogo para escolher modelos
Em segundo lugar, por favor, diga-nos sua exigência, recomendamos modelos para você.
Quais parâmetros são necessários ao escolher um modelo?
1. Qual é a sua carga máxima?
2. Qual é a precisão que você perguntou?
3. Qual é a sua velocidade máxima?
4.Como você o instala? Horizontal, vertical, levantamento, etc
5. Qual é a dimensão da sua carga?
6.Outros fatores que você considera importantes.
